一、產品概述

1、用途

  本控制板可與各種可控硅移相觸發控制電路接口，實現穩流或穩壓控制功能。

2、特點

（1）采用霍爾電流傳感器與霍爾電壓傳感器，精度高、穩定性好，采樣電壓、電流與控制電路完全隔離，安全可靠。

（2）具備保護功能，使可控硅移相觸發電路工作更加安全、穩定。

（3）可根據負載特性自由調整電壓、電流反饋參數，穩定輸出電壓或電流。

二、技術指標

1、穩流精度：優于2％

2、穩壓精度：優于2％

3、電流反饋輸入：副邊額定電壓4V，輸入內阻10KΩ。

4、電壓反饋輸入：交流380V、直流510V，輸入內阻100KΩ。

5、穩流范圍：傳感器標稱電流的（10～90）%

6、穩壓范圍：控制板標稱電壓的（10～90）%

7、過流保護值：傳感器額定電流的120%

8、輸入給定信號：（0～10）V_DC，電流：≤0.1mA

9、電源：380V±10%，50Hz（特殊電壓要求可定做）

10、整機功耗：＜10W

注：建議控制板配指定的電流傳感器

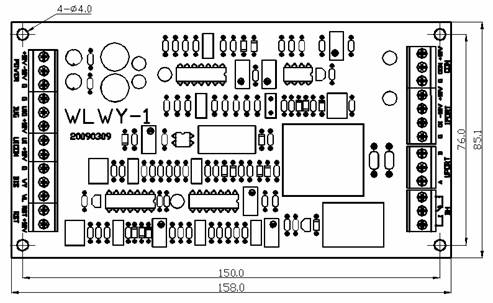

三、外形及安裝尺寸

1、外形（見圖2）

圖 1

四、接線端口說明

圖 2

（1）POWER：電源輸入端口

各引腳定義及功能：

1腳：    +12V

2腳：    電源地 GND

3腳：    -12V

（2）   IUG：電壓給定端口

1腳： +12V

2腳： 電壓給定UG

3腳： GND

（3）   UICON：穩流/穩壓轉換端口

短接為穩壓，懸空為穩流。

（4）   DIS：穩流/穩壓指示端口

接發光二極管可指示穩流或穩壓的狀態。

1腳： 穩流

2腳： 穩壓

3腳： GND

（5）   RST：復位端口

保護并排除線路故障后，短接該端口對控制板復位

（6）   CON：輸出控制端口

1腳： +12V

2腳： 控制端CON

3腳： GND

（7）   IPORT：電流取樣端口

  用電流傳感器取任意一相負載電流，若傳感器規格同可控硅電路規格一致，接負載的電源輸出線從傳感器穿出一匝即可，多繞會導致過流保護值不正確（如圖3）；

                       圖3

1腳： +12V

2腳： -12V

3腳： 電流輸入端Is

4腳： GND

（8）UPORT：電壓取樣端口

 取負載任意兩端電壓，然后將線的另一端壓在控制板對應的接線端子（A、B）上。（整流、交流需在訂貨時說明）

 A： 交流電A相或直流電正極

 B： 交流電B相或直流電負極

（9）BH：保護輸出端口

  板載繼電器，用以在保護時，輸出常開、常閉觸點進行指示或控制主回路斷開。

（10） WG1：給定積分調整電位器

  給定積分功能：減緩給定信號的變化速率，減少對負載的沖擊，通過調整WG1的值可實現對信號變化遲滯性的調整。

  給定積分僅僅是延緩信號的變化，不會改變信號值，即：輸入電壓值=輸出電壓值。

（11） POI：過流保護設定電位器

  通過調整過流設定電位器，使設備在達到負載額定電流的1.2倍時停止輸出。

五、接線圖（圖4）

  如果我們以可控硅移相觸發板+分立可控硅組成的調壓系統與KL穩流穩壓板簡化為如圖所示的框圖，則下圖為三相穩流穩壓控制板與可控硅移相觸發電路聯結圖；

                                圖4

六、電流傳感器的選取與安裝

   電流傳感器是進行電流信號采樣的器件，用它取得的信號來對可控硅移相觸發電路及負載進行穩流和過流保護。為保證電流的控制精度，應根據可控硅電路及負載電流選擇電流傳感器（電流傳感器電流規格大于1.2倍負載最大電流）。

傳感器的安裝：先把可控硅電路任意一相輸出線纜從傳感器過孔中穿過，然后將電流傳感器固定于設備上（僅起固定作用），再把四芯排線的插頭按正確方向插入傳感器對應的接插件座中，最后將四芯排線另一頭按正確順序（如圖5所示）壓接在控制板IPORT端子臺上。

七、固定方法

1、根據圖1所示固定孔的中心距，在控制柜后壁或側壁等合適位置鉆4個φ3.2孔；

2、把控制板上的4個螺柱對應打好的孔，用M3螺母、平墊、彈簧墊圈把控制板固定于控制柜上；

3、對應圖4及本說明書第三項說明接好所有控制線。

八、注意事項

1、安裝完成后，應仔細檢查可控硅移相觸發電路及穩流穩壓控制電路所有引線是否安裝正確和牢固，無誤后方可送電；

2、禁止用金屬或硬物觸碰控制板上的元器件，禁止人為彎折控制板，以免損壞；

3、使用環境要求

（1）工作場所環境溫度范圍：-25℃～+45℃；

（2）周圍應干燥、通風、遠離熱源、無塵、無腐蝕性液體和氣體。

九、常見故障解答

1、可控硅電路無輸出

A、檢查±12V輸入電源是否正常；

B、控制板處于保護狀態（控制板上的保護指示燈是否發亮）；

C、控制板輸入及輸出控制信號電壓是否等于零

2、控制板輸出電壓不受電位器的控制

A、電位器本身原因?qū)е驴刂菩盘柌徽＃?/p>

B、電流采樣輸入端無信號輸入；

3、控制板給定電壓很小，輸出移相控制電壓即達到最大值

A、負載電流太小

B、電流傳感器規格太大，如可控硅電路額定電流為35A，電流傳感器為100A；

4、控制板穩流或穩壓精度達不到指標

   A、控制板電源太低或輸入給定信號不穩定

   B、控制板與配合使用的移相控制系統不匹配

5、穩流穩壓功能能否同時使用?
 答案：不能，只能單獨工作在穩流或者穩壓某一方式，或按順序進行切換。
